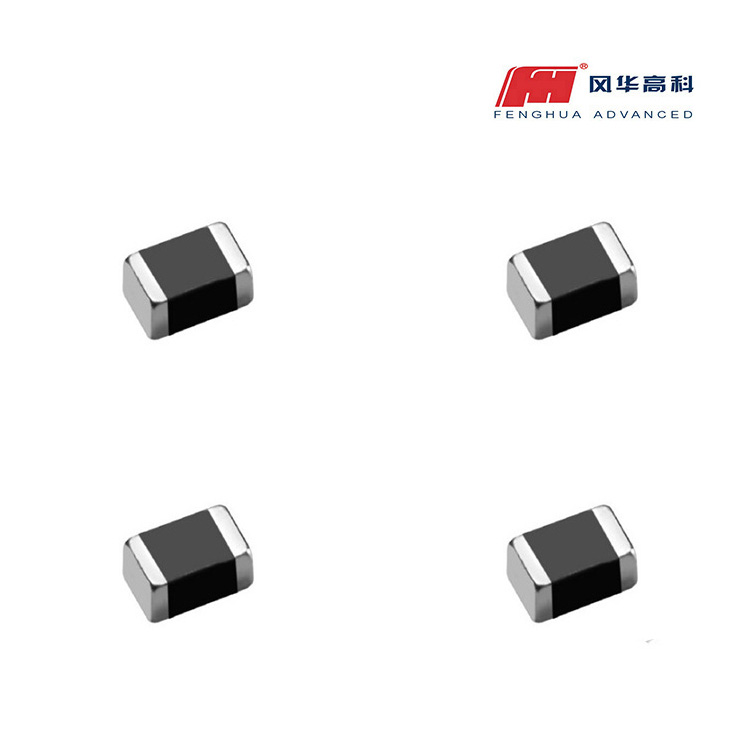

磁珠的作用是消除傳輸線結構 (電路) 中的射頻噪聲, 射頻能量是疊加在直流輸電電平上的交流正弦波分量, 直流分量是需要的一個有用信號。磁珠電感的功能有哪些為了消除這些不必要的信號能量, 磁珠電感使用芯片珠發揮高頻電阻 (衰減器) 的作用。磁珠具有高電阻率和磁導率, 與串聯電阻和電感等效, 但電阻值和電感值隨頻率變化。他有更好的高頻濾波器特性比普通電感, 在高頻時的電阻, 所以可以有一個比較寬的頻率范圍保持一個高阻抗, 從而提高頻率調制濾波器的效果。

       作為一種電源濾波器, 可以使電能有意義。磁珠的電路符號是電感, 但模型可以在磁珠的使用中看到。在電路功能上, 磁珠和電感是相同的原理, 但頻率特性不同。直流分量是有用的信號, 而 rf 射頻能量是無用的電磁干擾沿線路傳輸和輻射 (emi)。為了消除這些不需要的信號能量, 利用芯片的磁珠來發揮高頻電阻 (衰減器) 的作用, 磁珠電感該裝置允許直流信號通過, 并過濾交流信號。通常高頻信號高于 30MHz, 但低頻信號也受芯片珠的影響。磁珠具有較高的電阻率和磁導率, 相當于串聯電阻和電感。在電路中只要通過導線就可以了。高頻電流以熱的形式分布, 其等效電路是電感和電阻系列, 兩個分量的值與珠的長度成正比。一些珠子有一個以上的孔, 通過導線可以增加組裝的阻抗 (通過方塊數的平方)。鐵氧體磁珠不僅可以用于電力電路中去除高頻噪聲 (可用于直流和交流輸出), 還廣泛應用于其它電路。

       磁珠的設計是為了抑制信號線、高頻噪聲對電力線和峰值的干擾, 而且還具有吸收靜電脈沖的能力。磁珠是用來吸收超高頻信號, 像一些射頻電路, pll, 振蕩電路, 包括超高頻存儲器電路需要在輸入部分加入磁珠, 磁珠電感電感是一種儲能元件, 用于 lc 振蕩電路、低頻濾波電路等, 其應用頻率范圍很少超過 50MHZ. 磁珠具有較高的電阻率和磁導率, 等效于串聯電阻和電感, 但電阻值和電感值隨頻率變化。

       高 u 磁飽和度低, 即磁珠在低頻時能承受最大電流, 電感與電流的變化公差。磁珠熱是說, 核心損耗太大, 磁珠電感將電能轉化為熱能, 而不是轉化為磁性能量, 消耗的電能。一般情況下, 鎳核的 q 值與 u 之間存在平衡, u 值越高, q 值越低, 反之亦然。u 值低頻工作困難, 但損耗小, u 值高低頻工作容易, 但核心損耗過大, 功率損耗也大, 基本上難以連續工作。u 值為400的磁環應能大大減少磁損耗。雖然電感較低, 但可以通過增加線圈數來解決。以1:4 變壓器為例, 1 圈的主被改為兩圈, 2 周期轉換為4周期。繞組的總長度應增加1倍, 最大傳輸頻率應相應減少。
